Какво представлява конекторът

Конекторите, като ключови компоненти за текущи или сигнални връзки, също са важна част от индустриалната система. Колкото самолети и ракети, малки като мобилни телефони и телевизори, конекторите се появяват в най-различни форми, изграждайки мостове между вериги или други компоненти, поемайки ролята на електрически ток или сигнални връзки.

Конекторът е КОНЕКТОР. Известен още като конектори, щепсели и контакти в Китай. По принцип се отнася до електрически конектори. Тоест устройство, което свързва две активни устройства за предаване на ток или сигнал.

Конекторът е компонент, с който нашият електронен инженерен и технически персонал често се свързва. Неговата функция е много проста: да се изгради мост на комуникация между блокирани или изолирани вериги в веригата, така че токът да може да тече, а веригата може да реализира предварително определената функция. Конекторите са незаменима част от електронното оборудване. Наблюдавайки по пътя на текущия поток, винаги ще намерите един или повече конектори.

Съединителните форми и структури непрекъснато се променят. Има различни видове конектори с различни обекти на приложение, честоти, мощност и приложни среди. Например конекторите за осветление на корта и конекторите за твърди дискове, а конекторите за запалване на ракети са съвсем различни. Но без значение какъв вид конектор, е необходимо да се гарантира, че токът тече гладко, непрекъснато и надеждно. Най-общо казано, това, към което е свързан конекторът, не се ограничава до ток. В днешното бързо развитие на оптоелектронната технология носителят на предаването на сигнала е лек в системата на оптичните влакна. Стъклото и пластмасата заменят проводниците в обикновената верига, но оптичният сигнал Конекторите също се използват в пътеките, а техните функции са същите като съединителите на веригата.

Раждането на конектора е заченато от производствената технология на изтребители самолети. Самолетите в битката трябва да бъдат презареждани и ремонтирани на земята, а времето, прекарано на земята, е важен фактор за победата или поражението на битка. Затова по време на Втората световна война военните власти на САЩ са решени да намалят времето за поддръжка на земята и да увеличат времето за борба поради изтребители.

Те първо обединиха различни контролни инструменти и части, а след това ги свързаха в цяла система чрез конектори. При ремонт разглобете неизправния модул и го заменете с нов, а самолетът ще може да лети във въздуха незабавно. След войната AT-T Bell Labs успешно разработва телефонната система Bell, а след това възходът на компютъра, комуникациите и други индустрии дават повече възможности за развитието на конектори, получени от самостоятелна технология, а пазарът се разширява бързо.

Класификация на конектора

Тъй като структурата на конектора става все по-диверсифицирана, непрекъснато се появяват нови структури и приложни полета и опитът за решаване на проблемите с класификацията и именуването с фиксиран модел стана трудно да се адаптира.

1. Според естеството на използване

Външен конектор (за външно заграждение), вътрешен конектор (за вътрешно заграждение).

2. Според нивото на конектора

●Ниво 1. Компонент към пакетната взаимосвързаност (УСТРОЙСТВО КЪМ ОПАКОВАНЕ):

Отнася се до свързването на IC CHIP и пин.

●Ниво 2. Взаимосвързаността между опаковката и субстрата (КОМПОНЕНТ ОЛОВО КЪМ КРЪГОВО СЪЕДИНЕНИЕ):

Отнася се до връзката между COMPONENT и PC борда.

●Ниво 3. Съвет за връзка на борда (съвет до съвет):

Отнася се до взаимната връзка между pc борда и pc борда.

●Ниво 4. Подсистема към свързване на подсистемата (ПОДСЕБ КЪМ ПОДСЕБ)

●Ниво 5. Връзката между подсистемите към В/И (ПОДСЕБ КЪМ В/И ПОРТ).

●Ниво 6. Система към системна връзка (СИСТЕМА КЪМ СИСТЕМА).

3. Съгласно метода на обработка

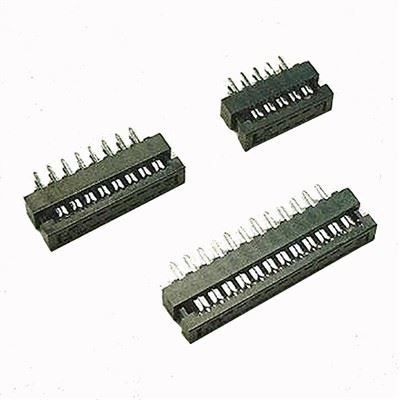

Crimp Type и I.D.CType също се наричат пиърсинг тип, вид спойка и тип нулево вмъкване (Тип Z.I.F).

4. Съгласно начина на употреба

Съединители от тел до борда, съединителни проводници от борда до борда, конектори от тел до тел, контакти, входни и изходни конектори.

5. Съгласно формуляра

PCB конектор за дъска, плосък кабелен конектор, коаксиален кабелен конектор, вграден конектор, съединител за щипка, кръгъл конектор, конектор ъгъл, конектор за печатна окабеляване дъска.

6. Според структурата

Общи конектори, влагоустойчиви и водоустойчиви конектори, устойчиви на околната среда конектори, въздухопротегнати конектори, огнеустойчиви конектори, и водоустойчиви конектори.

7. Според работната честота

Ниска честота и висока честота (с 3MHz като граница).

8. От своята универсалност и свързаните с тях технически стандарти конекторите могат да бъдат разделени в следните категории (категории):

(1)Нискочестотен кръгъл конектор;

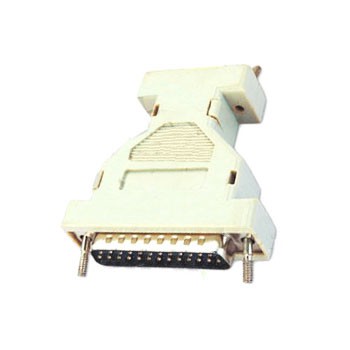

(2)Правоъгълен конектор;

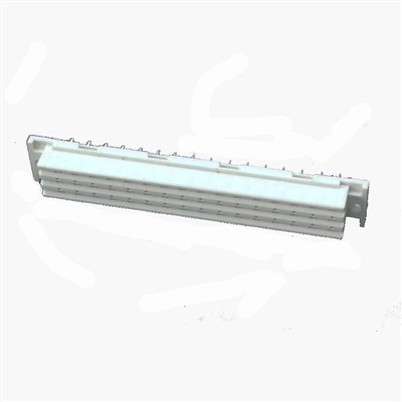

(3)Конектор за печатна верига;

(4)RF конектор;

(5)Конектор за оптични влакна.

Основна производителност на конектора

Познаване на конектора Основната производителност на конекторите може да бъде разделена на три категории: а именно

Механични характеристики, електрически характеристики и екологични показатели.

1. Механично поведение

Що се отнася до функцията за свързване, силата на вмъкване е важно механично свойство. Силата на вкарване и извличане е разделена на сила на вкарване и сила на екстракция (силата на екстракция също се нарича сила на разделяне), изискванията на двете са различни. В съответните стандарти има разпоредби за Z голяма сила на вмъкване и Z малка разделителна сила, което показва, че от гледна точка на използването, силата на вмъкване трябва да бъде малка (има ниска сила на вмъкване LIF и не-вмъкване сила ZIF структура), и ако силата на разделяне е твърде голям Small, това ще повлияе на надеждността на контакта. Силата на вмъкване и екстракция и механичният живот на конектора са свързани с контактната структура (положително налягане), качеството на покритието (коефициент на плъзгащо триене) на контактната част, както и оразмерителната точност на контактното разположение (подравняване).

2. Електрическа производителност

Основните електрически свойства на конектора включват устойчивост на контакт, устойчивост на изолация и диелектрична здравина.

(1) Електрическите конектори с висококачествено съпротивление на контакта следва да имат ниско и стабилно съпротивление на контакта. Устойчивостта на контакт на конектора варира от няколко милиохима до десетки милиохми.

(2)Съпротивлението на изолацията е мярка за производителността на изолацията между контактите на електрическия конектор и между контактите и обвивката, а нейната величина варира от стотици мегохми до хиляди мегохми.

(3) Диелектрическата якост, или издържа на напрежение, диелектрични издържат напрежение, е способността да издържат на номиналното изпитвателно напрежение между контактите на конектора или между контактите и обвивката.

(4)Други електрически свойства.

Електромагнитната интерференция изтичане атенюация е да се оцени електромагнитните смущения екраниране ефект на конектора, и той обикновено се тества в честотния диапазон на 100MHz ~ 10GHz.

За радиочестотните коаксиални конектори има електрически индикатори като характерен импеданс, загуба на вмъкване, коефициент на размисъл и съотношение на стоящата вълна на напрежението (VSWR). Поради развитието на цифровата технология, за да се свържат и предадат високоскоростни цифрови импулсни сигнали, се появи нов тип конектор, а именно високоскоростен сигнален конектор. Съответно, по отношение на електрическите характеристики, освен характерната импеданса, се появиха и някои нови електрически показатели. , Като crosstalk (crosstalk), забавяне на предаването (закъснение), изоставане във времето (шишче) и др.

3. Екологични резултати

Общите екологични свойства включват температурна устойчивост, устойчивост на влажност, устойчивост на солен спрей, вибрация и устойчивост на удар и др.

(1)Температурно съпротивление Към настоящия момент Z-високата работна температура на конектора е 200°C (с изключение на няколко специални конектора с висока температура), а Z-ниската температура е -65°C. Тъй като конекторът работи, токът генерира топлина в контактната точка, което води до покачване на температурата. Следователно, обикновено се смята, че работната температура трябва да бъде равна на сумата от температурата на околната среда и повишаването на температурата на контактната точка. В някои спецификации ясно е посочено допустимото Z високотемпературно покачване на конектора под номиналния работен ток.

(2)Проникването на устойчивост на влага ще повлияе на изолационната производителност на връзката h и ще ръждясне металните части. Условията на изпитване на постоянна топлина и влажност са относителна влажност 90%~95% (според спецификациите на продукта, до 98%), температура +40±20°C, време за изпитване според спецификациите на продукта, Z е най-малко 96 часа. Редуващият се влажен топлинен тест е по-строг.

(3)Когато устойчивият на солен спрей конектор работи в среда, съдържаща влага и сол, повърхностният пречистващ слой на металните му конструктивни части и контактни части може да произведе галванична корозия, която засяга физическите и електрическите свойства на конектора. За да се оцени способността на електрическите конектори да издържат на тази среда, се посочва тест за солен спрей. Той виси конектора в изпитвателна кутия с контролирана температура, изпръсква разтвор на натриев хлорид с определена концентрация със сгъстен въздух, за да образува атмосфера на солен спрей, а времето му на експозиция е уточнено от спецификацията на продукта, която е най-малко 48 часа.

(4)Вибрациите и ударната Вибрация и устойчивостта на удари са важни свойства на електрическите конектори. Те са особено важни в специални приложни среди като въздухоплаването и авиацията, железопътния и автомобилния транспорт. Тя е да се тества здравината на механичната структура на електрическия конектор и надежден електрически контакт. Важен показател за секса. Съществуват ясни разпоредби в съответните методи за изпитване. При ударния тест следва да се уточнят пиковото ускорение, продължителността и ударната импулсна вълна, както и времето на прекъсване на електрическата приемственост.

(5)Други екологични свойства Съгласно изискванията за употреба други екологични свойства на електрическите конектори включват херметичност (изтичане на въздух, течно налягане), течно потапяне (устойчивост на специфични течности), ниско въздушно налягане и др.

Основната структура на конектора

Основните структурни части на конектора включват (1) контакт; (2) изолатор; (3) обвивка (в зависимост от типа); (4) аксесоари.

1. Контакти

Тя е основната част на конектора, за да завърши функцията за електрическо свързване. Като цяло, контактна двойка е съставена от мъжко контактно парче и женско контактно парче, а електрическата връзка е завършена чрез вмъкването на женските и мъжките контактни парчета.

Мъжкият контакт е твърда част, а формата му е цилиндрична (кръгла щифт), квадратен цилиндър (квадратен щифт), или плосък (вложка парче). Мъжкият контакт като цяло е направен от месинг или фосфорен бронз.

Женското контактно парче, а именно гнездото, е ключовата част от контактната двойка. Тя разчита на еластичната структура да бъде еластично деформирани, когато се вкара в щифта, за да генерира еластична сила и да образува близък контакт с мъжкото контактно парче, за да завърши връзката. Има много видове жак структури, включително цилиндрични (разделяне, врат), тунинг вилица, кантилери тип (надлъжен слот), тип на сгъване (надлъжен слот, 9-образен), кутийка с форма (квадратен жак) И хиперболоидната тел пружинен жак и така нататък.

2. Изолатор

Изолаторът също често се нарича основа или вложка. Неговата функция е да подрежда контактите при необходимото положение и разредка, както и да гарантира производителността на изолацията между контактите и между контактите и корпуса. Добрата изолационна устойчивост, производителността на напрежението и лесната обработка са основните изисквания за избор на изолационни материали, които трябва да бъдат обработени в изолатори.

3. Черупка

Наричан още черупката, тя е външната корица на конектора. Той осигурява механична защита за вградената изолационна монтажна плоча и щифтове, и осигурява подравняването на щепсела и буксата при чифтосване, след което фиксира конектора към устройството.

4. Аксесоари

Аксесоарите са разделени на структурни аксесоари и монтажни аксесоари. Структурни аксесоари като пръстени на скоба, ключове за позициониране, позициониращи щифтове, направляващи щифтове, свързващи пръстени, кабелни скоби, уплътнителни пръстени, уплътнители и др. Монтирайте аксесоари като винтове, гайки, винтове, пружинни пръстени и др. Повечето от аксесоарите имат стандартни части и общи части.

Характеристики на конектора

1. Или мъжкият контакт, или женският контакт е гъвкав. Взаимното свързване на контактите може да се използва за осигуряване на връзката на веригата.

2. Терминалната част на контакта има структура на окабеляване, която е лесна за внедряване на проводници или печатни дъски за окабеляване. Тя е за внедряване на заваряване, капсулировка, държане, заваряване през дупка и други структури.

3. Контактът е фиксиран в правилното положение на изолатора, а изолаторът може да се използва за поддържане на съпротивлението на изолацията на напрежението между контактите.

4. Той има съединителна структура, която е удобна за поставяне или откъсване на контакта, и тя не променя позицията си дори след вибрации или удар.

Бъдещата тенденция за развитие на технологията на електронния конектор

Конекторите, като ключови компоненти за текущи или сигнални връзки, също са важна част от индустриалната система. С бързото развитие на лични мобилни терминали, битови интелигентни електрически уреди, информационна комуникационна индустрия, транспорт нова енергийна индустрия, космическа наука и технологии, изкуствен интелект, медицинско електронно оборудване и други области, функцията, външния вид, производителността, и използване среда на конектори са били подобрени. Високи изисквания.

1. Тенденцията на развитие на микроминиатуризацията и интеграцията

За да отговарят на изискванията на преносимите, цифровите и мултифункционалните електронни устройства, както и на автоматизацията на производството и сглобяването, електронните конектори трябва да преминат през корекции на структурата на продукта. Продуктите се разработват главно в посока малък размер, ниска височина, тесен терен, мултифункционални, дълъг живот, повърхностен монтаж и др.

Миниатюризацията означава, че централната разредка на електронните конектори (конектори) е по-малка, а високата плътност е да се постигне голям брой ядра. Миниатюризацията на потребителски електронни продукти изисква компоненти за интегриране на миниатюризация, тънкост и висока производителност, която също насърчава разработването на съединителни продукти в посока миниатюризация и малка терена. Миниатюризацията на компонентите има по-високи технически изисквания. Всичко това изисква силна промишлена формоване фондация, за да го подкрепят ефективно.

2. Интелигентна тенденция за развитие

Днес е свят с бързо развитие на информацията, без значение какъв вид информация или технология, изискванията на хората стават все по-високи и по-високи. От бързото разработване на данни за информационна комуникация безжичната взаимосвързаност е дошла при всички нас. От прилагането на смарт телефони, интелигентни носими, безпилотни летателни апарати, безпилотно шофиране, VR реалността, интелигентните роботи и други технологии, добавянето на IC чипове и Интелигентното развитие на електронния конектор на управляващата верига е неизбежна тенденция, защото тя ще даде възможност на електронния конектор по-интелигентно да схване използването на електронно оборудване, и ще подобри работата на самия конектор за постигане на интелигентно безжично бригиране.

3. Тенденция на развитие на високи резултати

Високоскоростното предаване означава, че съвременните компютри, информационните технологии и мрежовата технология изискват скоростта на времевия мащаб на предаване на сигнала да достигне честотната лента на мегахерца, а времето на импулса достига под-милисекунди. Затова са необходими високоскоростни трансмисионни електронни конектори (конектори).

Високата честота е да се адаптира към развитието на технологията на милиметровата вълна, а радиочестотните коаксиални електронни конектори (конектори) са навлезли всички в работната честотна лента на милиметровата вълна.
